双生夹持技术

C3、C4卡盘合二为一,兼具支撑和夹持两种功能。实现12米长整管切割,最后一刀可切图形工艺。

重型管材多点支撑技术

重管切割过程中,由多个卡盘夹住管材,进行全方位多点支撑。
在对重管进行强有力支撑的同时起到管材变形校正的功能。

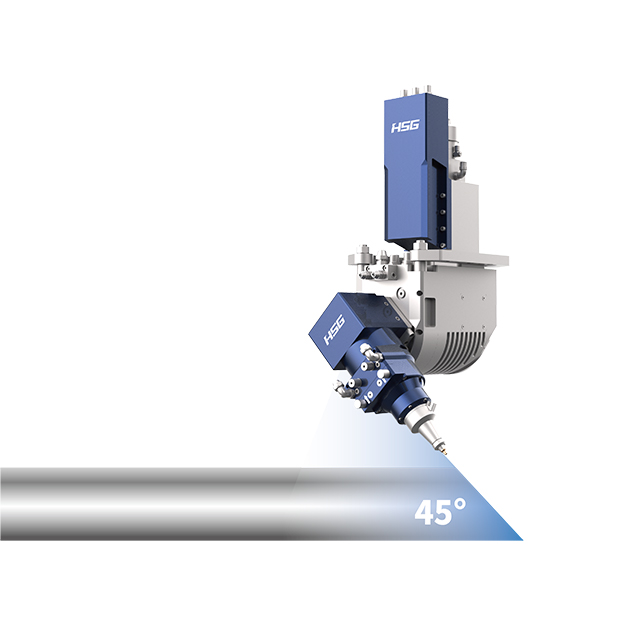

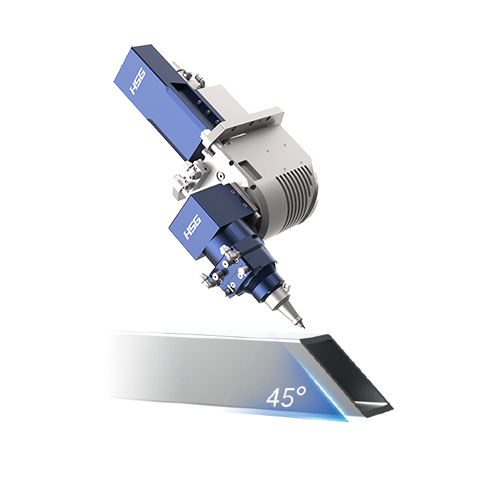

管材坡口切割头

HSG-LA4管材坡口切割头(选配),
可实现0-45°坡口切割。

HSG-X10000

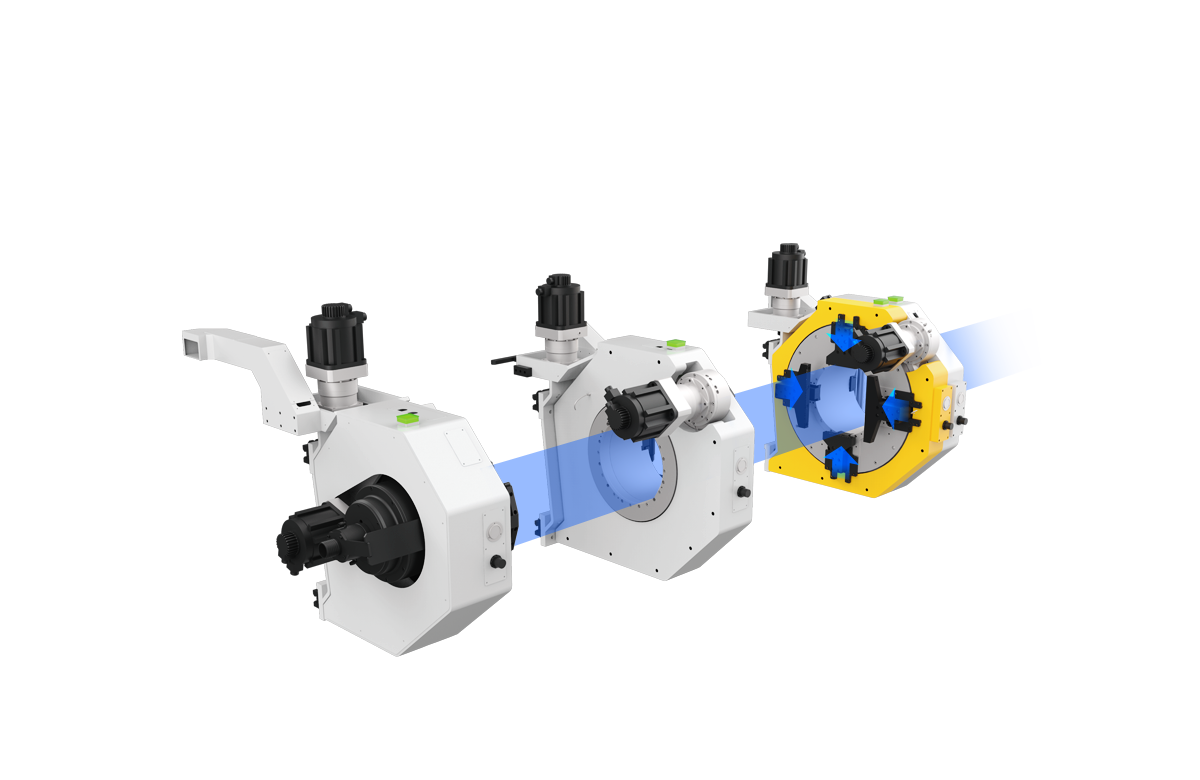

多卡盘总线技术

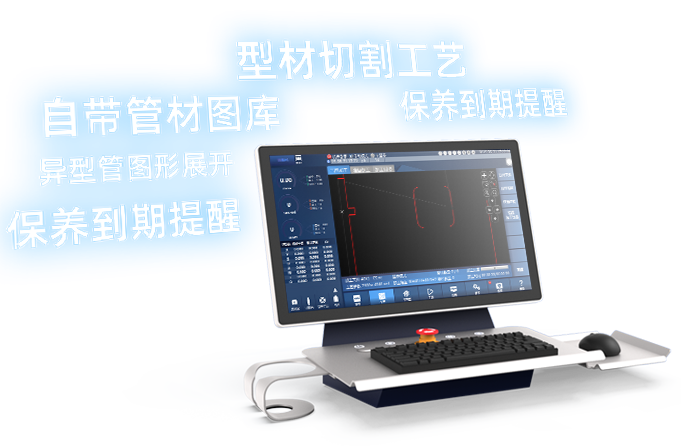

应用宏山激光X10000管材切割总线系统。

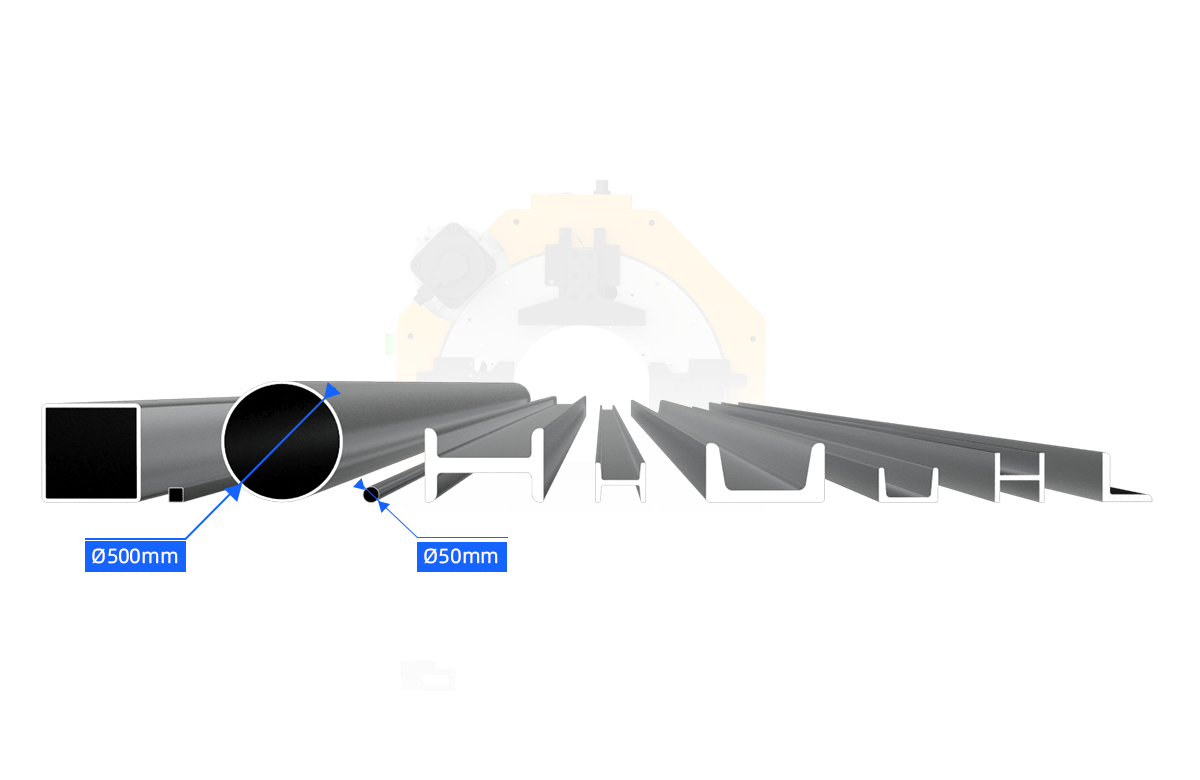

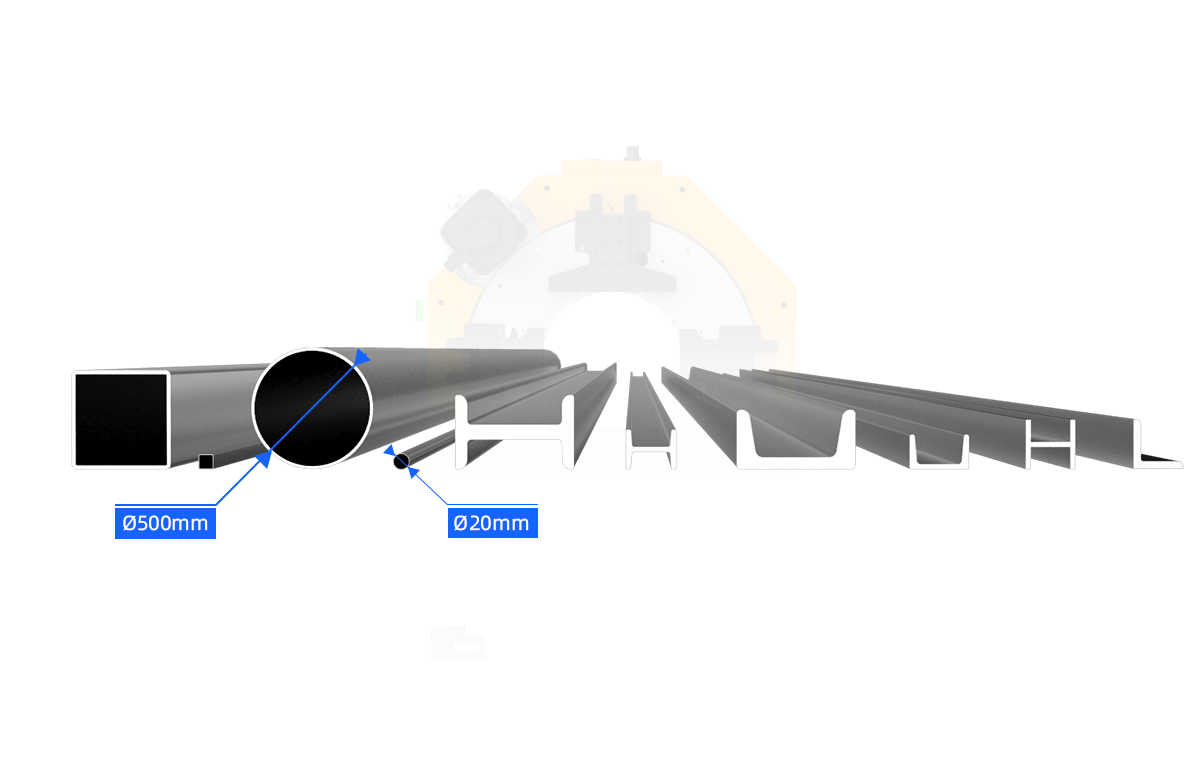

重管、型材均可加工

可加工管材重量≤1500KG,圆管直径范围15-500mm,管材长度12000mm;
支持槽钢、角钢、工字钢等型材;

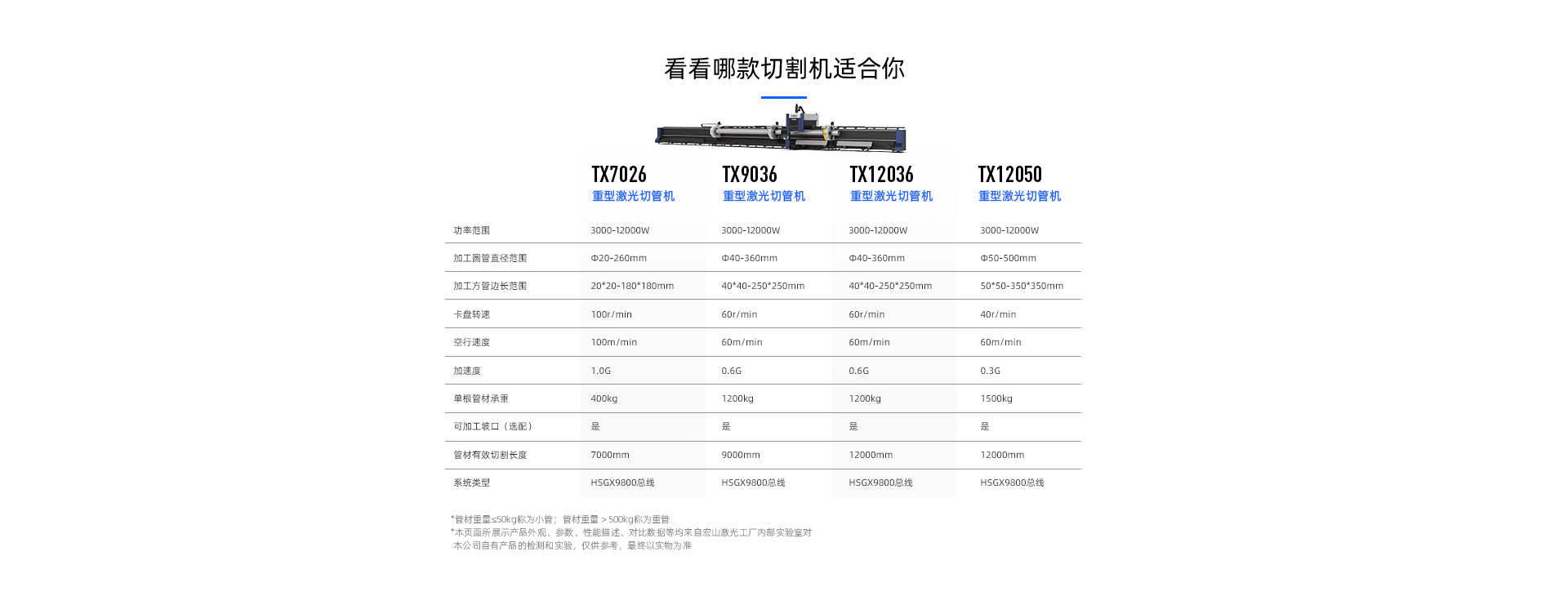

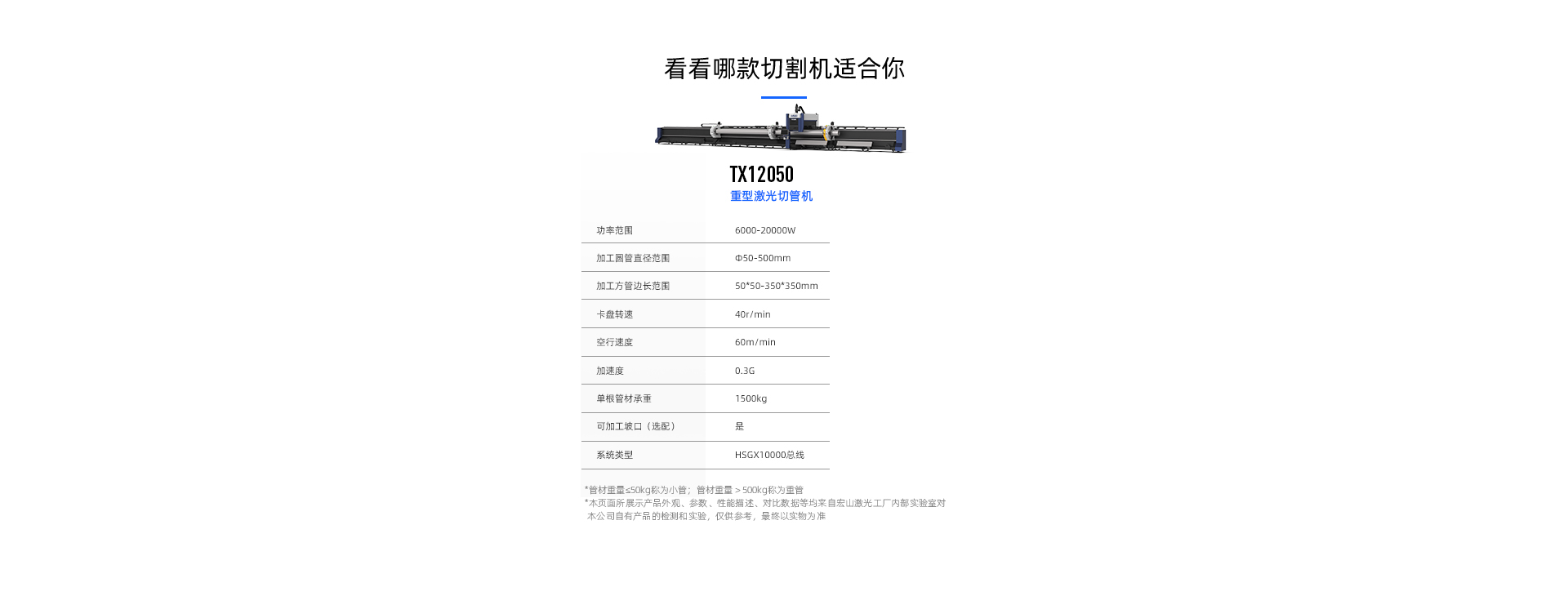

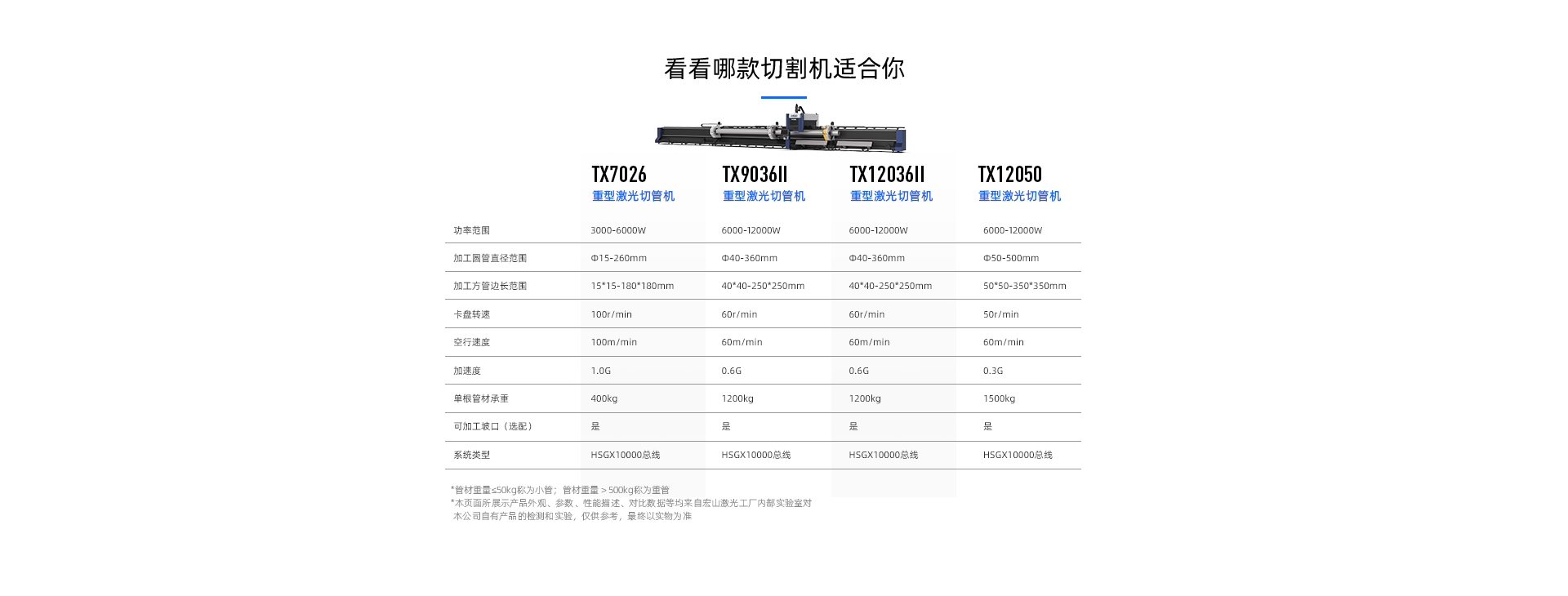

技术参数

  • 功率范围
  • 3000W-6000W(TX7026)
    6000W-12000W
  • 加工圆管直径范围
  • Φ15-260mm(TX7026)
    Φ40-360mm(TX9036II/TX12036II)
    Φ50-500mm(TX12050)
  • 加工方管边长范围
  • 15*15-180*180mm(TX7026)
    40*40-250*250mm(TX9036II/TX12036II)
    50*50-350*350mm(TX12050)
  • 单根管材承重
  • 400kg(TX7026)
    1200kg(TX9036II)
    1200kg(TX12036II)
    1500kg(TX12050)
  • 定位精度
  • ±0.03mm/m
  • 可加工坡口(选配)
  • 卡盘形式
  • 数字卡盘
  • 系统类型
  • HSGX10000总线

*本页面所展示产品外观、参数、性能描述、对比数据等均来自宏山激光工厂
内部实验室本公司自有产品的检测和实验,仅供参考,最终以实物为准。
