创新智能四卡盘设计
夹持力大,操作便捷

双液压+双气动四卡盘设计,超重管轻松稳定夹持;
夹持80mm至426mm管材,简单便捷;
智能检测卡爪状态,轻松获取管材数据,
自动匹配合适气压,调节夹紧力。

三维五轴切割头
坡口切割无忧

HSG自主开发调高器与三维五轴切割头(选配),
提供专业的重型管切割解决方案,
可实现最大45°坡口切割。

四卡盘真0尾料切割技术

四卡盘换向切割,多种夹持方式配合,
实现管材切割零尾料,提高材料利用率,节省成本。

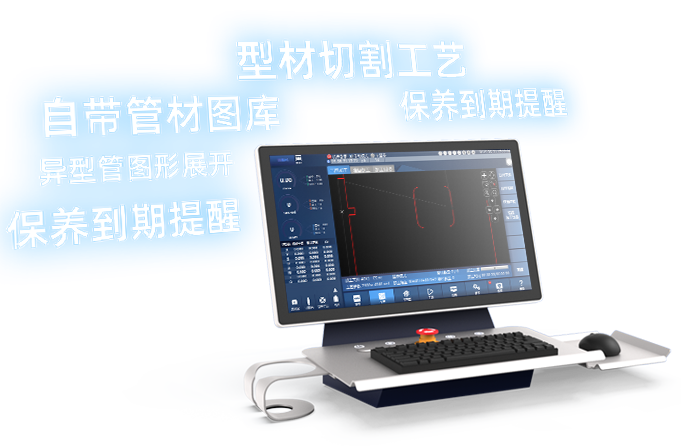

HSG-X9800
四卡盘切管系统

更懂切管,自带管材图库,无需编程,高效省时;
自动生成加工记录与报表,无忧生产;
程序点任意进入,操作便捷;
异型管图形展开,平面化路径实时显示,更直观。

断电续切技术,一键恢复,停电无忧

采用日本原装进口伺服电机,内含绝对值编码器,
保证整机高性能同时,具有断电续切功能,
一键恢复切割,停电无忧。

三段式床身
精度高,性能好

三段式床身设计,方便运输;同轴化处理,精度高,运行性能好。

技术参数

  • 功率范围
  • 6000W(TL500/TL350)
    3000-6000W(TL300)
  • 加工圆管直径范围
  • Φ80-Φ426mm(TL500)
    Φ40-Φ325mm(TL350)
    Φ40-Φ254mm(TL300)
  • 加工方管边长范围
  • 80*80mm-300*300mm(TL500)
    40*40mm-230*230mm(TL350)
    40*40mm-200*200mm(TL300)
  • 定位精度
  • ±0.05mm/m
  • 最大卡盘转速
  • 30r/min(TL500)
    80r/min(TL350/TL300)
  • 最大空行速度
  • 40m/min(TL500)
    80m/min(TL350/TL300)
  • 最大加速度
  • 0.3G(TL500)
    0.8G(TL350/TL300)
  • 单根管材承重
  • 1500kg(TL500)
    600kg(TL350)
    300kg(TL300)
  • 可加工坡口(选配)
  • 否((TL350)/TL300))
    是(TL500)
  • 卡盘形式
  • 智能数字卡盘
  • 系统类型
  • HSGX9800

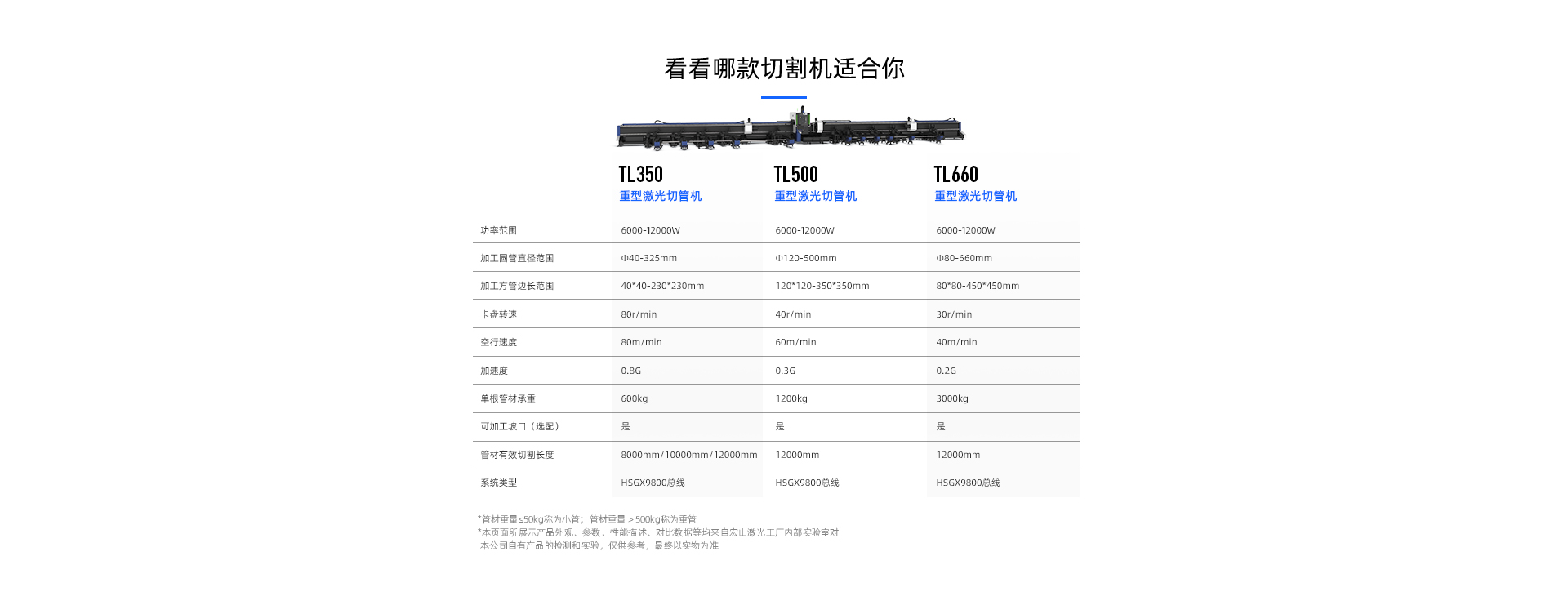

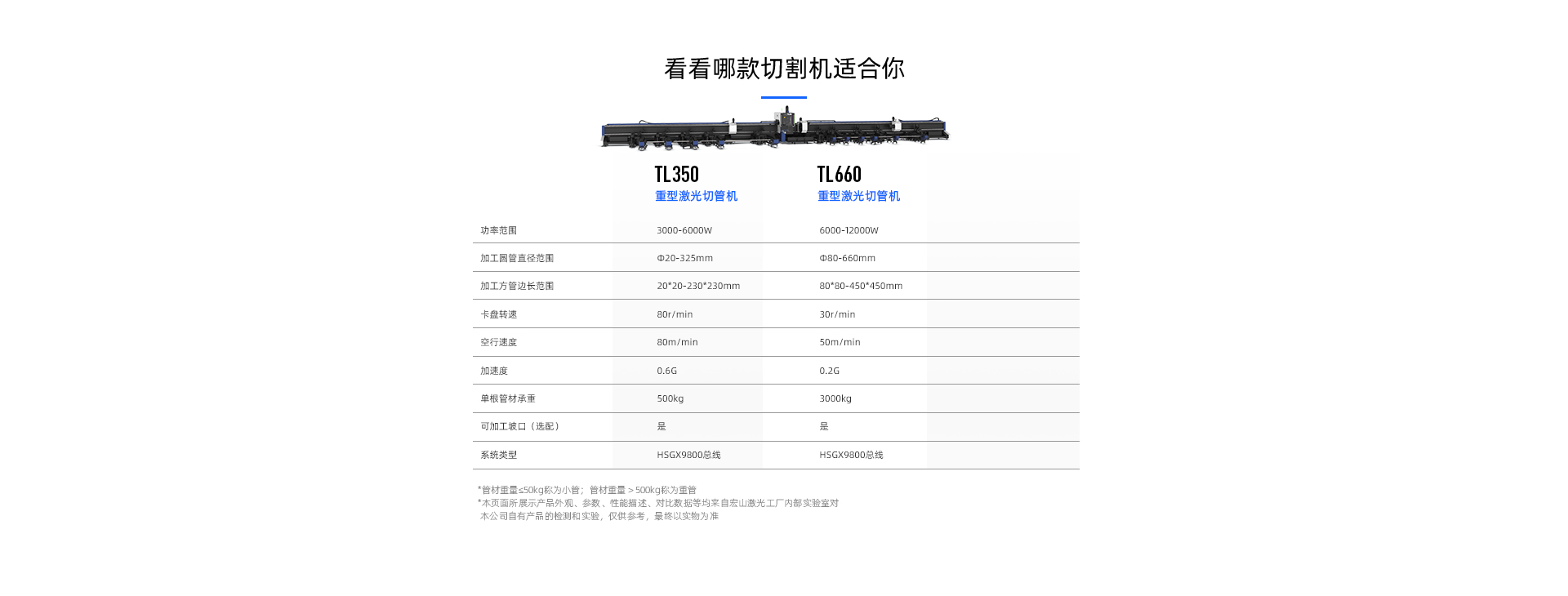

产品选型指导
